기업이 필요로 하는 시스템에 관한 기획으로부터, 개발, 구축, 운영까지 모든 서비스를 제공하는 것입니다. 특히, 당사는 자동차의 엔진, 변속기와 같은 동력전달장치의 다양한 성능을 테스트하는 설비를 개발하여 공급하고 있으며, 또한, 사용자가 원하는 조건에 부합하는 동력전달장치의 테스트 설비를 구축할 수 있는 능력을 보유하고 있습니다.
변속기의 성능 및 내구성을 시험하는 장비입니다. 변속기는 동력전달장치로 자동차에서 매우 중요한 역할을 하며, 성능에 따라 주행감각은 물론 연비에 영향을 미치는 매우 중요한 장치입니다. 따라서, 검증된 설비를 이용하여 변속기의 성능 및 내구성을 계측하고 신뢰성 높은 변속기가 차량에 적용하여야 합니다.

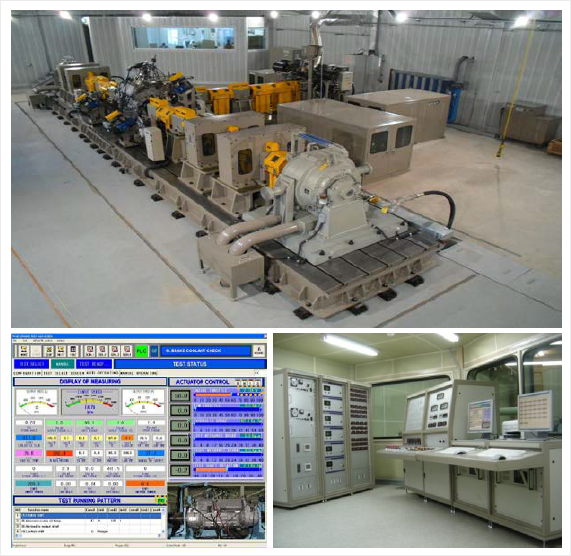

본 시험장비는 K9 변속기 (모델명: X1100-5A3)에 대한 예비고장 분석 및 완전 분해/수리 후 창 정비 작업 요구서에 규정된 최종검사 수행, 품질 상태 자동 합격 / 불합격을 판정, 예비 고장 분석을 목적으로 설계/제작된 전용 시험장비입니다.
| TEST EQUIPMENT NAME | TRANSMISSION (1,000@×1,100-5A3, K9) |
| TEST CONDITION | 34 ITEM TEST MODE FOR TRANSMISSION |
| INPUT POWER | ENGINE (MTU881 735Kw@3200RPM) |
| DYNAMOMETER | EDDY CURRENT DYNAMOMETER (1,000HP@3000RPM) |
| BRAKE CAPACITY | CALIPER DISK BRAKE(3,000Kgf-m) |
| ROOM SIZE | 22M×15M×12M |
| PROGRAM | DELPHI 7.0 |
| CUSTOMER | CONSOLIDATED MAINTENANCE DEPOT (2006, 2011) |

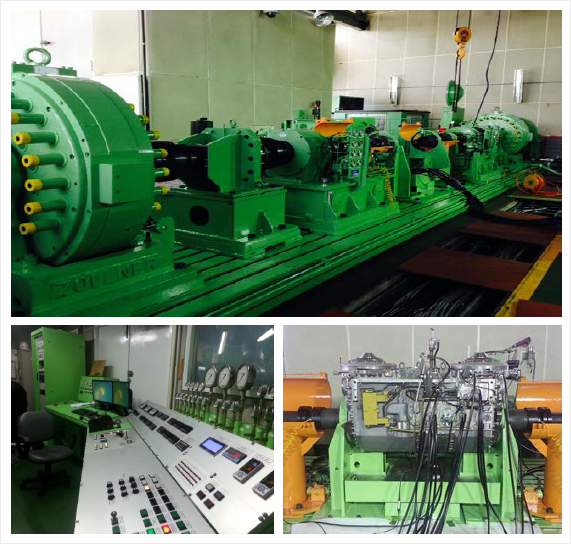

본 시험장비는 K1 변속기 (모델명 : LSG 3000)에 대한 예비/고장분석 및 완전 분해/수리 후 창 정비 작업요구서에 규정된 최종검사를 수행합니다. 품질 상태 자동 합격/ 불합격을 판정, 예비 고장 분석을 목적으로 설계/ 제작된 전용 시험 장비 입니다.
| TEST EQUIPMENT NAME | TRANSMISSION (1,500@LSG 3,000, K1) |
| TEST CONDITION | 21 ITEM TEST MODE FOR TRANSMISSION |
| INPUT POWER | ENGINE (MTU 12V 369TC43 1,100Kw@1,900RPM) |
| DYNAMOMETER | EDDY CURRENT DYNAMOMETER (1,500HP@3,500RPM) |
| BRAKE CAPACITY | CALIPER DISK BRAKE(3,000Kgf-m) |
| ROOM SIZE | 22M×15M×12M |
| PROGRAM | DELPHI 2012 |
| CUSTOMER | CONSOLIDATED MAINTENANCE DEPOT (2015) |

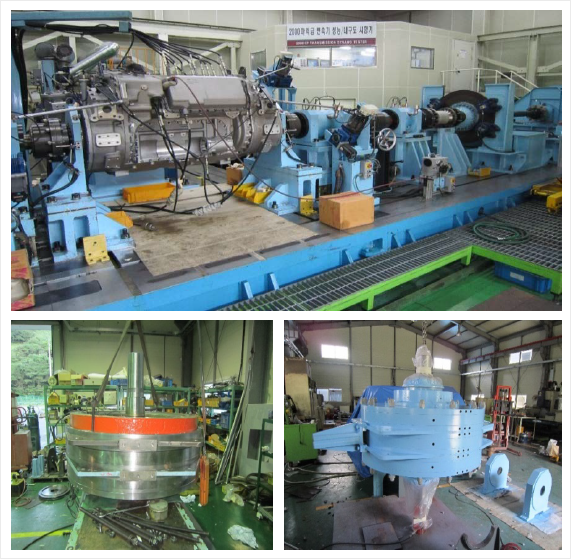

본 시험장비는 K9 변속기 성능/내구 시험장비이며 (모델명 : X1100-5A3), 변속기에 대한 수락검사 요구서에 의한 규정된 최초검사 수행, 품질 자동 상태 자동 합격/불합격을 판정, 성능분석을 목적으로 설계/제작된 전용 시험 장비입니다.
| TEST EQUIPMENT NAME | TRANSMISSION (2,000HP@X1100-5A3, K9) UPGRADE |
| TEST CONDITION | 34 ITEM TEST MODE FOR TRANSMISSION |
| INPUT POWER | ENGINE(MTU881 735Kw@3,200RPM) |
| DYNAMOMETER | EDDY CURRENT DYNAMOMETER (2,000HP@3,000RPM) |
| BRAKE CAPACITY | CALIPER DISK BRAKE(3,000Kgf-m) |
| ROOM SIZE | 22M×15M×12M |
| PROGRAM | DELPHI 7.0 |
| CUSTOMER | S&T 중공업㈜ (2010) |

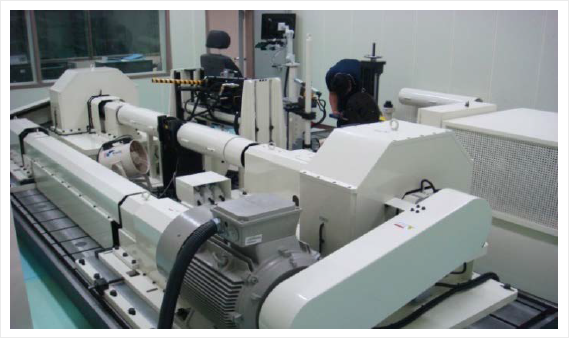

본 시험장비는 변속기 유압식 조향장치 (HSU)를 수락검사 요구서에 의해 규정된 최종검사 수행, 품질 상태 자동 합격/불합격을 판정, 성능분석을 목적으로 설계/제작된 전용 시험장비 입니다.
| TEST EQUIPMENT NAME | HYDRO-STEERING UNIT (240HP@X200-5K, K200) |
| TEST CONDITION | 10 ITEM TEST MODE HYDRO-STEERING UNIT |
| INPUT POWER | AC MOTER (400HP@3,000RPM) |
| DYNAMOMETER | HYDRO DYNAMOMETER (250HP@4,500RPM, 110cc/rev) |
| FLYWHEEL | Inertia 2kg-m, 4,000rpm |
| ROOM SIZE | 13M×9M×10M |
| PROGRAM | LABVIEW |
| CUSTOMER | CONSOLIDATED MAINTENANCE DEPOT(2015) |

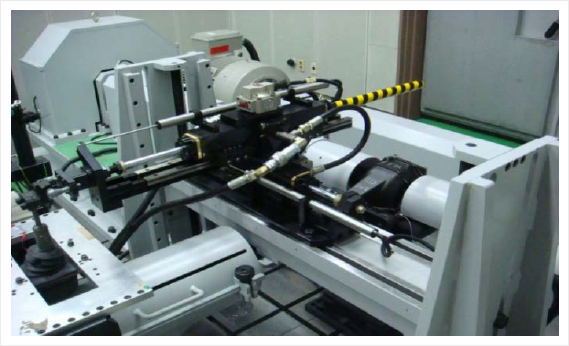

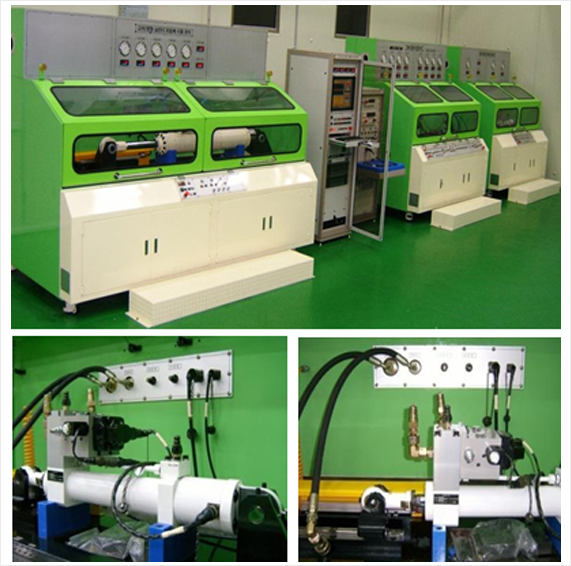

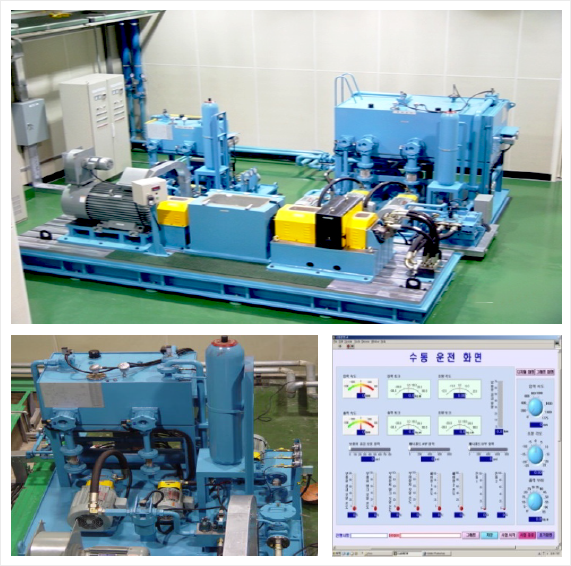

본 시험장비는 탱크 및 장갑차량용 유압실린더를 수락 검사 요구서에 의해 규정된 최종검사 수행, 품질 상태 자동 합격/불합격을 판정, 성능분석을 목적으로 설계/제작된 전용 시험 장비입니다.
| TEST ITEM | SERVO CYLINDER, SERVO VALVE (MAX 450BAR, K9) |
| TEST CONDITION | 150 ITEM TEST MODE SERVO CYLIDER, SERVO VALVE |
| HYDRAULIC | PROPORTIONAL CONTROL(MAX. 70bar, 500L) |
| MEASUREMENT SENSOR | FLOW, PRESSURE, TEMPERATURE, LVDT |
| FLYWHEEL | Inertia 2kg-m, 4,000rpm |
| ROOM SIZE | 12M×5M×8M |
| PROGRAM | LABVIEW 2010 |
| CUSTOMER | CONSOLIDATED MAINTENANCE DEPOT(2015) |

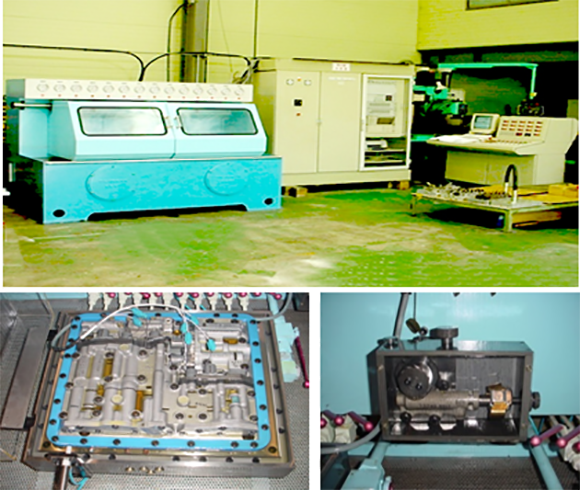

본 시험장비는 탱크 및 장갑차량용 밸브 바디 유닛을 수락검사 요구서에 의해 규정된 최종 검사 수행, 품질 상태 자동 합격/불합격을 판정, 성능분석을 목적으로 설계/제작된 전용 시험 장비 입니다.
| TEST ITEM | HYDRO VALVE, PUMP UNIT(K200, K77) |
| TEST CONDITION | 150 ITEM TEST MODE FOR HYDRO VALVE, PUMP UNIT |
| INPUT POWER | AC MOTOR (15KW@3500RPM) |
| MEASUREMENT SENSOR | FLOW, PRESSURE, TEMPERATURE, LVDT |
| ROOM SIZE | 9M×8M×10M |
| PROGRAM | LABVIEW 6.0 |
| CUSTOMER | CONSOLIDATED MAINTENANCE DEPOT(2003) |

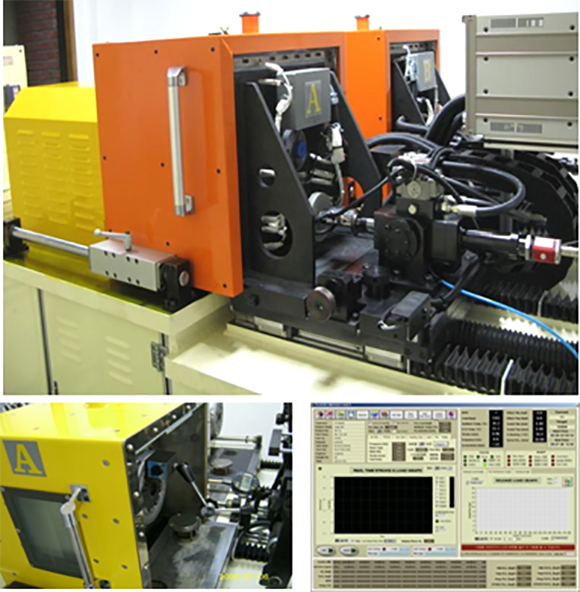

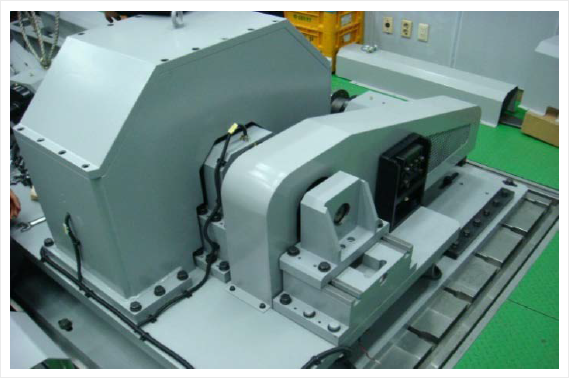

본 시험장비는 클러치 과부하를 수락, 검사요구서에 의한 규정된 최종검사를 수행, 품질 상태의 자동 합격, 불합격을 판정, 성능 분석을 목적으로 제작된 전용 시험 장비입니다.
| TEST ITEM | CLUTCH DISK ASS'Y (Φ160 ~ Φ300) |
| TEST CONDITION | 4 ITEM TEST MODE FOR CLUTCH |
| INPUT POWER | SPINDLE MOTOR (15.2KW@9,00RPM) |
| CLAMP LOAD | MIN 100 ~ MAX 600 kgf |
| STROKE | MAX 20mm |
| MEASUREMENT SENSOR | LINEAR, LVDT, LOAD CELL, RPM |
| ROOM SIZE | 5M×3M×3M |
| PROGRAM | LABVIEW 8.0 |
| CUSTOMER | PHC VALEO (2006, 2008, 2010) |

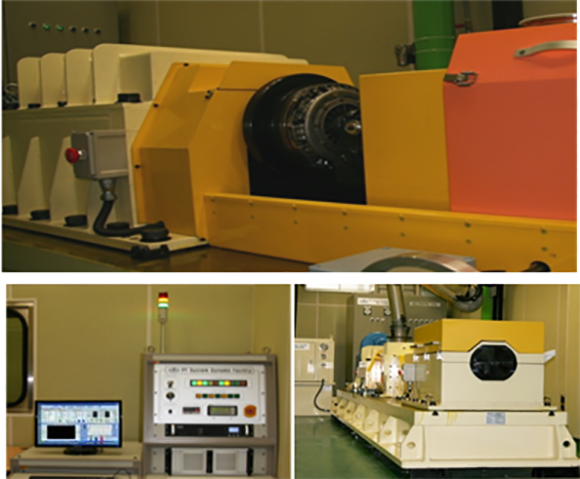

본 시험장비는 클러치 내구성을 수락, 검사요구서에 의한 규정된 최종검사를 수행, 품질 상태의 자동 합격, 불합격을 판정, 성능 분석을 목적으로 제작된 전용 시험 장비입니다.
| TEST ITEM | CLUTCH DISK ASS'Y (Φ160 ~ Φ300) |
| TEST CONDITION | 4 ITEM TEST MODE FOR CLUTCH |
| INPUT POWER | SPINDLE MOTOR (15.2KW@9,00RPM) |
| CLAMP LOAD | MIN 100 ~ MAX 600 kgf |
| STROKE | MAX 20mm |
| MEASUREMENT SENSOR | LINEAR, LVDT, LOAD CELL, RPM |
| ROOM SIZE | 5M×3M×3M |
| PROGRAM | LABVIEW 8.0 |
| CUSTOMER | PHC VALEO (2006, 2008, 2010) |
